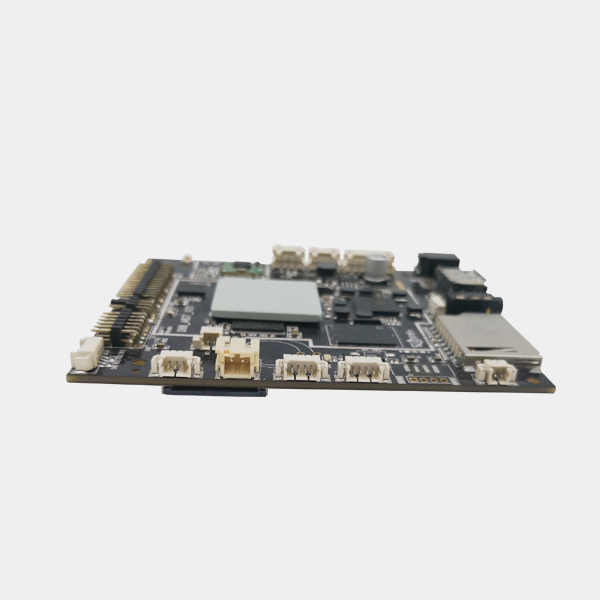

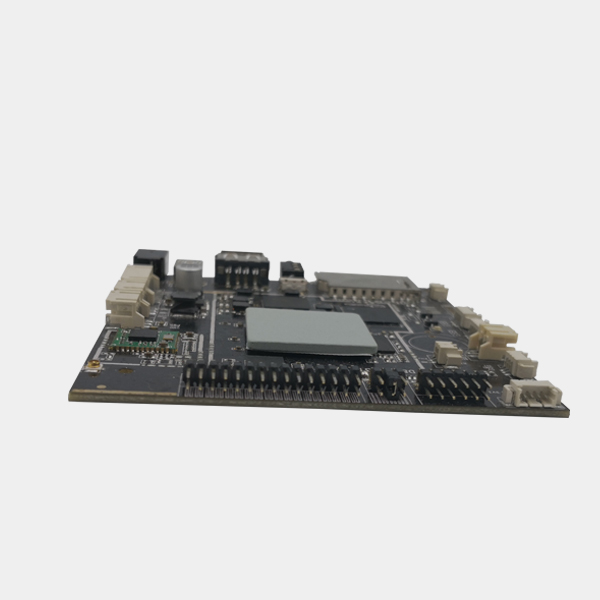

D88板卡是采用的全志A83T八核2.0GHz方案，集成了多媒體解碼、液晶驅動、HDMI、WIFI、藍牙、以太網、3G/4G于一體，支持絕大部分當前流行的視頻及圖片格式解碼，支持HDMI視頻輸出,LVDS雙8路接口,EDP接口等，可以驅動各種TFT LCD顯示屏，大大簡化整機系統設計，SD卡，穩定性更強，非常適合于廣告機、收銀機、數字標牌、車載等智能終端主板。
1.2特點：
◆集成USB/LVDS/EDP/HDMI /WIFI/BT/LAN于一體，簡化整機設計，可插SD卡.
◆豐富的擴展接口.五個USB接口(三個插針,1個標準USB口，1個MINIUSB接口),兩個可擴展串口,GPIO/ADC接口，可以滿足市場上各種外設的要求.
◆高清晰度。最大支持1080P的解碼和各種LVDS/EDP信號LCD顯示屏.
◆功能齊全。支持橫豎屏播放，視頻分屏，滾動字幕，定時開關，USB數據導入等功能。
管理方便：人性化的播放列表制作軟件，便于廣告播放管理和控制。播放日志，方便了解播放情況。

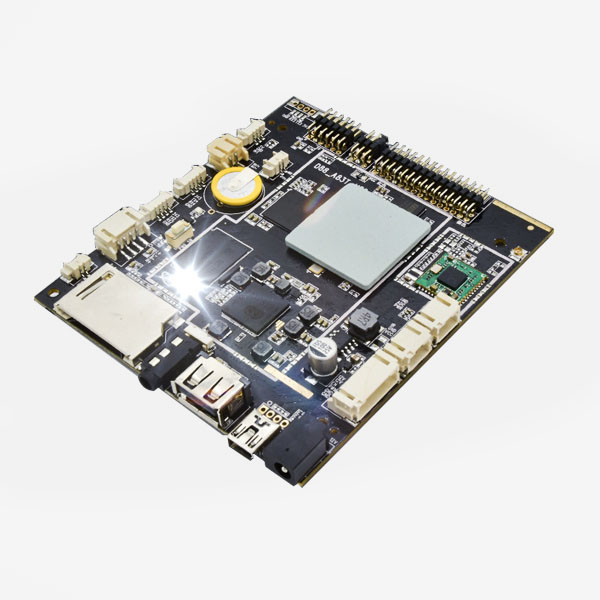

1.3主板外觀及接口示意圖：
主要硬件指標 |
|
CPU |
全志A83T , 八核，主頻2.0GHz |
內存 |
1/2G(可選) |
內置存儲器 |
EMMC 8/16/32G(可選) |
解碼分辨率 |
最高支持4K |
操作系統 |
Android 6.0 |
播放模式 |
支持循環、定時、插播等多種播放模式 |
網絡支持 |
以太網、支持WiFi/藍牙4.0、3G/4G |
視頻播放 |
支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等 |
圖片格式 |
支持BMP、JPEG、PNG、GIF |
USB2.0接口 |
5個USB接口 |
串口 |
2個串口插針 |
WIFI、BT |
內置WIFI，BT4.0（可選） |
SD卡 |
支持SD卡 |
LVDS輸出 |
6/8位雙路LVDS，可直接驅動50/60Hz液晶屏 |
HDMI |
HDMI OUT,最大到1080P |
音視頻輸出 |
支持立體聲輸出,板載D類3W/10W*2功放 |
RTC實時時鐘 |
支持 |
定時開關機 |
支持 |
| 系統升級 | 支持本地SD,USB升級 |
3.1PCB尺寸圖：
PCB：6 層板
尺寸：102.81mm*82.84mm, 板厚1.2mm
螺絲孔規格：∮2.6*3
3.2接口參數說明：
◆電源輸入接口
采用12Ｖ的直流電源供電，允許從DC座系統供電，電源適配器的插頭DC IN規格為Ｄ4.4，d1.65。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。
◆LVDS PWR接口
請注意LVDS屏電源電壓，勿接錯，否則燒屏
| 序號 | 定義 | 描述 |
| 1 | 12V |
|
| 2 | 5V |
|
| 3 | 3V3 |
|
◆遙控接收接口
| 序號 | 定義 | 描述 |
| 1 | VCC |
3.3V |
| 2 | GND |
地線 |
| 3 | IR |
遙控信號輸入 |
◆背光控制接口
用于LVDS屏的背光控制，12V供電電流不大于1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上的話時，背光供電請從其他電源板上取電，以免造成系統不穩定。背光使能電壓為3V，如是其他電壓，請加IO電平轉換電路。
序號 |
定義 | 描述 |
| 1 | VCC |
12V輸出 |
| 2 | VCC |
12V輸出 |
| 3 | BL-EN |
背光使能控制 |
| 4 | BL-ADJ |
背光使能控制 |
5 |
GND |
地線 |
6 |
GND |
地線 |
◆LVDS接口
通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過跳線帽進行選擇，可選擇支持3.3V/5V/12V屏電源供電。
為了避免燒板子和屏，請注意以下事項：
1.請確認屏規格書屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。
2.請使用萬用表確認跳線帽選擇的電源是否正確。
| 序號 | 定義 | 描述 |
| 1 | PVCC |
液晶電源輸出，+3.3v/+5V/ +12V可選 |
| 2 | ||
| 3 | ||
| 4 | GND |
地線 |
| 5 | ||
| 6 | ||
| 7 | 0-VN0 |
Pixel0 Negative Data (Odd) |
| 8 | 0-VP0 |
Pixel0 Positive Data (Odd) |
| 9 | 0-VN1 |
Pixel1 Negative Data (Odd) |
| 10 | 0-VP1 |
Pixel1 Positive Data (Odd) |
| 11 | 0-VN2 |
Pixel2 Negative Data (Odd) |
| 12 | 0-VP2 |
Pixel2 Positive Data (Odd) |
| 13 | GND |
地線 |
| 14 | GND |
地線 |
| 15 | 0-VNC |
Positive Sampling Clock (Odd) |
| 16 | 0-VPC |
Positive Sampling Clock (Odd) |
| 17 | 0-VN3 |
Pixel3 Negative Data (Odd) |
| 18 | 0-VP3 |
Pixel3 Positive Data (Odd) |
| 19 | 1-VN0 |
Pixel0 Negative Data (Even) |
| 20 | 1-VP0 |
Pixel0 Positive Data (Even) |
| 21 | 1-VN1 |
Pixel1 Negative Data (Even) |
| 22 | 1-VP1 |
Pixel1 Positive Data (Even) |
| 23 | 1-VN2 |
Pixel2 Negative Data (Even) |
| 24 | 1-VP2 |
Pixel2 Positive Data (Even) |
| 25 | GND |
地線 |
| 26 | GND |
地線 |
| 27 | 1-VNC |
Negative Sampling Clock (Even) |
| 28 | 1-VPC |
Positive Sampling Clock (Even) |
| 29 | 1-VN3 |
Pixel3 Negative Data (Even) |
| 30 | 1-VP3 |
Pixel3 Positive Data (Even) |
◆UART接口
板卡引出了三組普通雙線串口，可支持市面上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高于3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。
注意事項：
1.TTL串口電壓是否匹配。不能直接接入MAX232,485設備。
2.TX，RX接法是否正確。
| 序號 | 定義 | 描述 |
| 4 | GND |
地線 |
| 3 | UART- RX |
RX |
| 2 | UART- TX |
TX |
| 1 | VCC |
3.3V輸出 |
◆USB
板卡具有2個USB標準接口，5個內置的USB插針，用于外設擴展，默認為HOST，供電電流不大于500mA
| 序號 | 定義 | 描述 |
| 1 | VDD |
VDD |
| 2 | ||
| 3 | ||
| 4 | GND |
地線 |
| 5 | DP |
DP |
| 6 | DM |
DM |
| 7 | DP |
DP |
| 8 | DM |
DM |
| 9 | DP |
DP |
| 10 | DM |
DM |
| 11 | GND |
地線 |
| 12 | GND |
地線 |
◆觸摸屏接口
| 序號 | 定義 | 描述 |
| 1 | GND |
|
| 2 | GND | |
| 3 | RST |
|
| 4 | INT |
|
| 5 | GND | |
| 6 | SCK |
|
| 7 | SDA |
|
| 8 | VCC |
|
| 9 | GND |
|
| 10 | GND |
◆SPK接口
| 序號 | 定義 | 描述 |
| 1 | OUTP-L |
|
| 2 | OUTN-L |
|
| 3 | OUTN-R |
|
| 4 | OUTP-R |
◆12VIN
| 序號 | 定義 | 描述 |
| 1 | 12V |
|
| 2 | 12V |
|
| 3 | GND |
|
| 4 | GND |
◆HDMI排針接口
| 序號 | 定義 | 序號 |
定義 |
| 1 | HTX2P |
2 | G1 |
| 3 | HTX1P |
4 | HTX1N |
| 5 | HTX0P |
6 | HTX0N |
| 7 | HTXCP |
8 | HTXCN |
| 9 | GND |
10 | GND |
| 11 | CEC |
12 | SCL |
| 13 | SDA |
14 | HPD |
| 15 | GND |
16 | VCC |
●40pin MIPI LCD 接口
| 序號 | 定義 | 描述 |
| 1 | 1V8 |
1V8 |
| 2 | VDD |
LCD3.3V |
| 3 | VDD |
LCD3.3V |
| 4 | GND |
GND |
| 5 | LCD-RST |
LCD-reset-pin |
| 6 | NC |
NC |
| 7 | GND | GND |
| 8 | MIPI-TDN0 |
Negative MIPI differential data inputs |
| 9 | MIPI-TDP0 |
Positive MIPI differential data inputs |
| 10 | GND |
GND |
| 11 | MIPI-TDN1 |
Negative MIPI differential data inputs |
| 12 | MIPI-TDP1 |
Positive MIPI differential data inputs |
| 13 | GND |
GND |
| 14 | MIPI-TCN |
Negative MIPI differential data inputs |
| 15 | MIPI-TCP |
Positive MIPI differential data inputs |
| 16 | GND |
GND |
| 17 | MIPI-TDN2 |
Negative MIPI differential data inputs |
| 18 | MIPI-TDP2 |
Positive MIPI differential data inputs |
| 19 | GND |
GND |
| 20 | MIPI-TDN3 |
Negative MIPI differential data inputs |
| 21 | MIPI-TDN3 |
Positive MIPI differential data inputs |
| 22 | GND |
GND |
| 23 | NC |
NC |
| 24 | NC |
NC |
| 25 | GND |
GND |
| 26 | LCD-BL-EN |
LCD背光使能 |
| 27 | LCD-PWM |
LCD背光調節 |
| 28 | NC |
NC |
| 29 | NC |
NC |
| 30 | GND |
GND |
| 31 | VLED- |
|
| 32 | VLED- |
|
| 33 | NC |
NC |
| 34 | NC |
NC |
| 35 | VSN |
|
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VSP |
|
| 39 | LED+ |
|
| 40 | LED+ |
◆EDP屏接口
| 序號 | 定義 | 描述 |
| 1 | NC |
|
| 2 | GND |
|
| 3 | Lane1_N |
|
| 4 | Lane1_P |
|
| 5 | GND |
|
| 6 | Lane0_N |
|
| 7 | Lane0_P |
|
| 8 | GND |
|
| 9 | AUX_CH_P |
|
| 10 | AUX_CH_N |
|
| 11 | GND |
|
| 12 | VCC |
|
| 13 | VCC |
|
| 14 | NC |
|
| 15 | GND |
|
| 16 | GND |
|
| 17 | HPD |
|
| 18 | GND |
|
| 19 | GND |
|
| 20 | GND |
|
| 21 | GND | |
| 22 | BL_EN |
|
| 23 | BL_PWM |
|
| 24 | NC | |
| 25 | NC | |
| 26 | BL_PWR |
|
| 27 | BL_PWR |
|
| 28 | BL_PWR |
|
| 29 | BL_PWR |
|
| 30 | NC |
◆其它一些標準接口以及功能:
存儲接口 |
TF卡 |
數據存儲,最大支持32G |
USB |
HOST接口,支持數據存儲,數據導入,USB鼠標鍵盤,攝像頭,觸摸屏等 |
|
HDMI接口 |
16PIN-2.0mm間距排針 |
支持HDMI數據輸出,最大支持1080P |
耳機接口 |
標準接口 |
3.5mm標準接口 |
| 項目 | 最小 | 典型 | 最大 | |
電源電壓 |
電壓 |
-- |
12V |
-- |
紋波 |
-- |
-- |
50mV |
|
電源電壓 |
電流 |
3A |
||
電源電流(HDMI輸出,未接其它外設) |
工作電流 |
-- |
||
待機電流 |
-- |
-- |
-- |
|
| USB供電電流 | -- |
-- |
-- |
|
電源電流(LVDS) |
3.3V工作電流 |
-- |
-- |
|
5V工作電流 |
-- |
-- |
||
12V工作電流 |
-- |
-- |
||
USB供電電流 |
-- |
-- |
-- |
|
總輸出 |
電流 |
-- |
-- |
|
環境 |
相對濕度 |
-- |
-- |
-- |
工作溫度 |
-- |
-- |
-- |
|
備注一：接LVDS屏時，需注意選擇正確的背光工作電壓3.3V, 5V, 12V，請用戶不能將其應用于超出相應的最大電流的外設。
備注二:接LVDS屏時，板卡整體的工作電流和待機電流視所接的屏而定，上表未一一列出。
在組裝使用過程中，請注意下面（且不限于）問題點。
一，裸板與外設短路問題。
二，在安裝固定過程中，避免裸板因固定原因而造成變形問題。
三，安裝LVDS屏時，注意屏電壓，電流是否符合。注意屏座子第1腳方向問題。
四，安裝LVDS屏時，注意屏背光電壓，電流是否符合。屏背光的功率在20W以上的話，是否使用其他電源板供電。
五，外設（USB，IO .etc）安裝時，注意外設IO電平和電流輸出問題。
六，串口安裝時， TX,RX接法是否正確。
七，輸入電源是否接入在電源輸入接口上，根據總外設評估，輸入電源電壓，電流等是否滿足要求。杜絕為了方便操作從背光插座進行接入供電輸入電源。
