D64板卡是采用的全志A64方案，集成了多媒體解碼、液晶驅動、HDMI、WIFI、藍牙、以太網、3G/4G于一體，支持絕大部分當前流行的視頻及圖片格式解碼，支持HDMI視頻輸出,LVDS雙8路接口,EDP接口等，可以驅動各種TFT LCD顯示屏，大大簡化整機系統設計，SD卡，穩定性更強，非常適合于廣告機、收銀機、數字標牌、車載等智能終端主板。

1.2特點：

◆集成USB/LVDS/EDP/HDMI/WIFI/BT/3G/4G/LAN于一體，簡化整機設計，可插TF卡.

◆豐富的擴展接口.五個USB接口(三個插針,1個標準USB口，1個MINIUSB接口),兩個可擴展串口,GPIO/ADC接口，可以滿足市場上各種外設的要求.

◆高清晰度。最大支持1080P的解碼和各種LVDS/EDP信號LCD顯示屏.

◆功能齊全。支持橫豎屏播放，視頻分屏，滾動字幕，定時開關，USB數據導入等功能。

管理方便：人性化的播放列表制作軟件，便于廣告播放管理和控制。播放日志，方便了解播放情況。

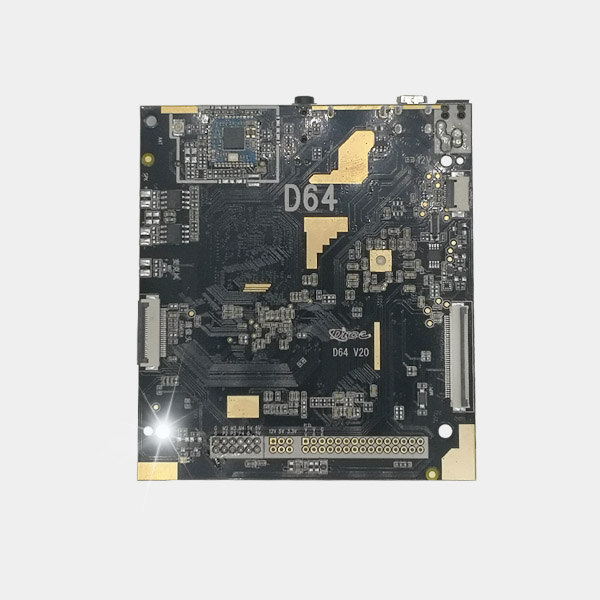

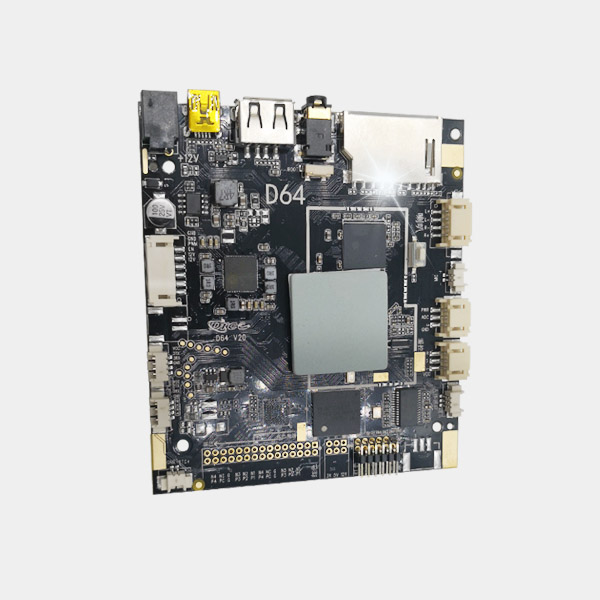

1.3主板外觀及接口示意圖：

?

?

3.1PCB尺寸圖：

PCB：6 層板

尺寸：82.86mm*92.82mm, 板厚1.2mm

螺絲孔規格：∮2.6*3

3.2接口參數說明：

◆電源輸入接口

采用12Ｖ的直流電源供電，允許從DC座系統供電，電源適配器的插頭DC IN規格為Ｄ2.5，d1.65。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。

◆LVDS PWR接口

請注意LVDS屏電源電壓，勿接錯，否則燒屏

◆IR&KEY$LED接口

◆背光控制接口

用于LVDS屏的背光控制，12V供電電流不大于1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上的話時，背光供電請從其他電源板上取電，以免造成系統不穩定。背光使能電壓為3V，如是其他電壓，請加IO電平轉換電路。

◆GPIO&I2C控制接口

用于給外設提供控制信號的輸入/輸出，電平為3.3V

◆LVDS接口

通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過跳線帽進行選擇，可選擇支持3.3V/5V/12V屏電源供電。

為了避免燒板子和屏，請注意以下事項：

1.請確認屏規格書屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。

2.請使用萬用表確認跳線帽選擇的電源是否正確。

◆UART接口

板卡引出了三組普通雙線串口，可支持市面上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高于3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。

注意事項：

1.TTL串口電壓是否匹配。不能直接接入MAX232,485設備。

2.TX，RX接法是否正確。

◆USB排針

板卡具有1個USB排針，用于外設擴展，默認為HOST，供電電流不大于500mA，

◆觸摸屏接口

◆SPK接口

◆RTC接口

●40pin MIPI LCD 接口

◆EDP屏接口

◆攝像頭接口

◆其它一些標準接口以及功能:

備注一：接LVDS屏時，需注意選擇正確的背光工作電壓3.3V, 5V，請用戶不能將其應用于超出相應的最大電流的外設。

備注二:接LVDS屏時，板卡整體的工作電流和待機電流視所接的屏而定，上表未一一列出。

在組裝使用過程中，請注意下面（且不限于）問題點。

一，裸板與外設短路問題。

二，在安裝固定過程中，避免裸板因固定原因而造成變形問題。

三，安裝LVDS屏時，注意屏電壓，電流是否符合。注意屏座子第1腳方向問題。

四，安裝LVDS屏時，注意屏背光電壓，電流是否符合。屏背光的功率在20W以上的話，是否使用其他電源板供電。

五，外設（USB，IO .etc）安裝時，注意外設IO電平和電流輸出問題。

六，串口安裝時， TX,RX接法是否正確。

七，輸入電源是否接入在電源輸入接口上，根據總外設評估，輸入電源電壓，電流等是否滿足要求。杜絕為了方便操作從背光插座進行接入供電輸入電源。
