T10板卡是采用的全志A40i方案，集成了多媒體解碼、液晶驅動、WIFI、藍牙、以太網于一體，支持絕大部分當前流行的視頻及圖片格式解碼，支持LVDS、RGB屏等，可以驅動各種TFT LCD顯示屏，大大簡化整機系統設計，SD卡，穩定性更強，非常適合于廣告機、收銀機、數字標牌、車載等智能終端主板。
1.1適用范圍
A4是一款智能商顯行業主板，采用成熟方案，用料足實，軟硬件穩定，普遍適用于：廣告機、數字標牌、智能自助終端、智能零售終端、O2O智能設備等。
1.2產品概述
T10采用全志A40i Cortex-A7 四核CPU，搭載Android7.1系統，主頻1.2GHz，性能突出，性價比高。GPU采用Mail 400 MP2，一流的圖片和視頻處理能力，是廣告機、智能終端的最佳選擇。
1.3 產品特點
? 高清晰度。最大支持1080P的解碼和各種LVDS信號顯示屏；
? 支持遠程、TF卡、電腦等多種升級方式。
? TF卡/U盤配置屏參，即插即亮，完美支持各尺寸，各分辨率LVDS顯示屏。
? 完美支持行業主流發布軟件、行業應用軟件，即裝即用。
? 完美支持紅外、光學、電容、電阻等多種主流觸摸屏，支持免驅觸摸屏的HID配置，無需調試。
? 高擴展度。6路USB和2路串口，完美支持主流USB/串口設備，打印機、刷卡器、密碼鍵盤、指紋儀、攝像頭、身份證識別、二維碼掃描儀等，提供demon測試程序。

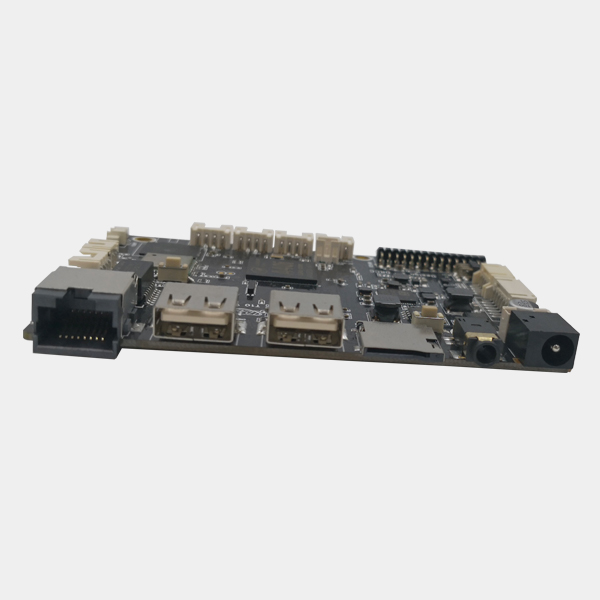

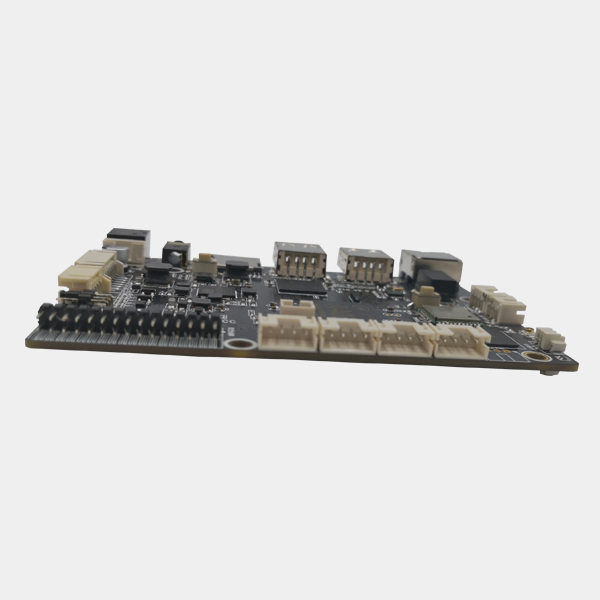

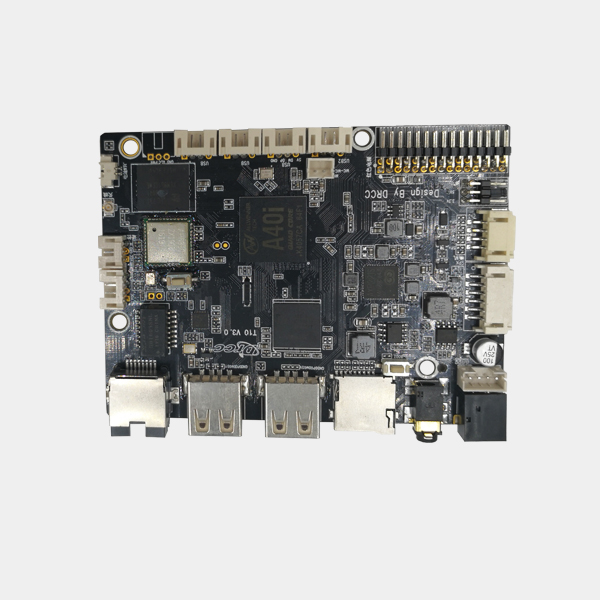

1.4 外觀及接口示意圖

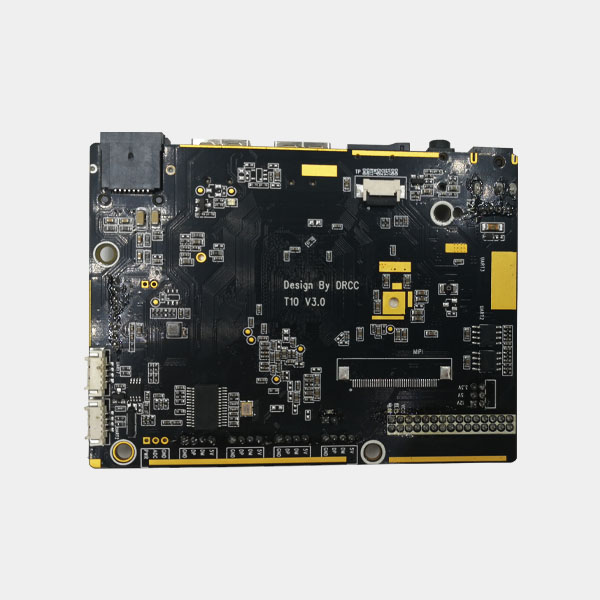

背面
主要硬件指標 |
|
CPU |
全志A40i，四核，主屏1.2GHz |
內存 |
1G/2G |
內置存儲器 |
EMMC 8/16/32G(可選) |
解碼分辨率 |
最高支持1080P |
操作系統 |
Android 7.1 |
播放模式 |
支持循環、定時、插播等多種播放模式 |
網絡支持 |
以太網、支持WIFI(藍牙可選)、無線外設擴展 |
視頻播放 |
支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等 |
圖片格式 |
支持BMP、JPEG、PNG、GIF |
USB2.0接口 |
2標準USB HOST接口（其中一組可選 OTG）、4個USB插座 |
串口 |
2個串口插座 |
以太網 |
1個，10M/100M自適應以太網 |
TF卡 |
TF卡 |
LVDS輸出 |
1個，支持雙通道LVDS，最大1080P@60fps |
音頻輸出 |
左右聲道輸出，內置雙通道8R/6W功放 |
RTC實時時鐘 |
支持 |
定時開關機 |
支持 |
系統升級 |
RTC實時時鐘 |
PCB尺寸圖
PCB：6 層板
尺寸：73.1*98.3mm, 板厚1.6mm
螺絲孔規格：∮3.2mm x 3
3.2 接口參數說明
輸出支持LCD 1080P@30fps
?電源輸入接口（DC;DC-IN）
采用12V的直流電源供電，只允許從DC座和電源插座給板卡系統供電。
電源適配器的插頭DC規格為D5.0，DC-IN規格為D2.54。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。
?BAT1 RTC電池接口
標準的2PIN 1.25間距，用于斷電時給系統時鐘供電。
?遙控接收和指示燈接口（IR/LED）
?背光控制接口(LCD-BL)
用于LVDS屏的背光控制，12V供電電流不大于1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上時，背光供電請從其他電源板上取電，以免造成系統不穩定。背光使能電壓為3.3V，如是其他電壓，請加IO電平轉換電路。此12V電源只能作為背光電源輸出，千萬不能作為電源輸入供給系統。
| 序號 | 定義 | 屬性 | 描述 |
| 1 | VCC |
電源 |
12V輸出（最大電流2A） |
| 2 | VCC |
電源 |
12V輸出（最大電流2A） |
| 3 | BL-EN |
輸出 |
背光亮度控制 |
| 4 | BL-ADJ |
輸出 |
背光亮度控制 |
| 5 | GND |
地線 | 地線 |
| 6 | GND |
地線 | 地線 |
LVDS接口（LVDS）
通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過以下跳線帽選擇，可選擇支持3.3V/5V/12V屏電源供電。
注意事項：為了避免燒板子和屏。
1、請確認屏規格書，屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。
2、請使用萬用表確認跳線帽選擇的電源是否正確。
?串口/GPIO口
2組普通串口， 可支持市面上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高于3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。
注意事項：
1、串口電壓是否匹配。不能直接接入MX232，485設備。
2、TX、RX接法是否正確
?USB（USB0;USB1;USB2;USB3;USB4）
兩個USB標準接口，4個USB插座，用于外設擴展，默認為HOST,供電電流大于500mA。
| 序號 | 定義 | 屬性 |
描述 |
| 1 | VCC |
電源 |
5V輸出，最大電流500mA |
| 2 | DM |
輸入/出 |
DM |
| 3 | DP |
輸入/出 |
DP |
| 4 | GND |
輸出 |
地線 |
? 音頻接口1 輸出（SPK）
可直接驅動喇叭 從內置功放芯片引出，支持雙通道8R/3W喇叭，如果外接的喇叭比較小，請把音量調小，以免造成喇叭燒壞
| 序號 | 定義 | 屬性 |
描述 |
| 1 | OUTL+ |
輸出 |
音頻輸出左+ |
| 2 | OUTL- |
輸出 |
音頻輸出左- |
| 3 | OUTR- |
輸出 |
音頻輸出右- |
| 4 | OUTR+ |
輸出 |
音頻輸出右+ |
? 音頻接口2 輸入(MIC)
MICIN1
| 序號 | 定義 | 屬性 |
描述 |
| 1 | MIC |
輸入 |
MIC輸入 |
| 2 | AGND |
模擬地 |
模擬地 |
◆SPK接口
請以實際PCB板為準。
◆RTC接口
| 項目 | 最小 | 典型 | 最大 | |
電源電壓 |
電壓 |
9V |
|
12V |
紋波 |
-- |
-- |
50mV |
|
電源電流 (HDMI輸出,未接其它外設)
|
工作電流 |
-- |
mA |
mA |
待機電流 (5V STB) |
-- |
mA |
-- |
|
USB供電電流 |
-- |
-- |
5V/500mA |
|
電源電流 (LVDS) |
工作電流 |
視屏而定 |
||
待機電流 |
||||
USB供電電流 |
-- | -- |
5V/500mA |
|
液晶屏供電電流 |
-- | -- | 3.3V/500mA |
|
1A(5V) |
||||
|
|
1A(12V) |
||
